Транспортные метрики

Введение​

Этот дашборд предназначен для мониторинга HTTP-запросов, соединений с базой данных PostgreSQL и анализа SQL-запросов. Используется Prometheus в качестве источника данных, а отображение производится через панели Grafana.

Общее описание дашборда​

Дашборд состоит из нескольких секций:

  • HTTP — Клиенты и пользователи
  • Postgres — Транзакции, соединения
  • Postgres — Анализ запросов
  • Postgres — Топ запросов и детализация

Каждый раздел содержит метрики в формате Time Series или Stat с метками, легендами и пороговыми значениями. Все панели обновляются каждые 10 секунд.

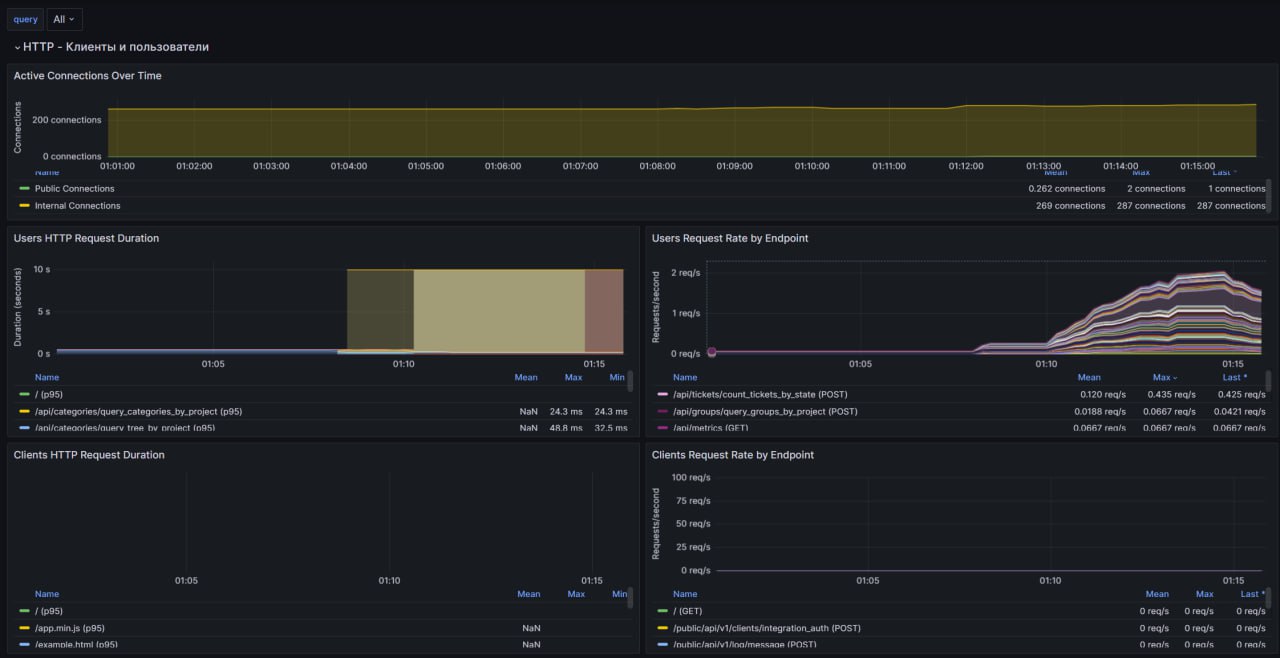

Раздел: HTTP — Клиенты и пользователи​


Active Connections Over Time​

Показывает количество соединений:

  • public_active_connections
  • internal_active_connections

Используйте для отслеживания нагрузки от внешних и внутренних пользователей.

Users HTTP Request Duration​

Гистограмма p95 и p50 по времени ответа на внутренних HTTP-запросы.

Поиск аномалий:

  • Если p95 стабильно >1 сек — вероятная перегрузка.

Users Request Rate by Endpoint​

Показывает частоту внутренних HTTP-запросов к endpoint'ам.

Clients HTTP Request Duration​

То же самое, но для внешних пользователей (public).

Clients Request Rate by Endpoint​

Частота обращений клиентов по методам и endpoint'ам.

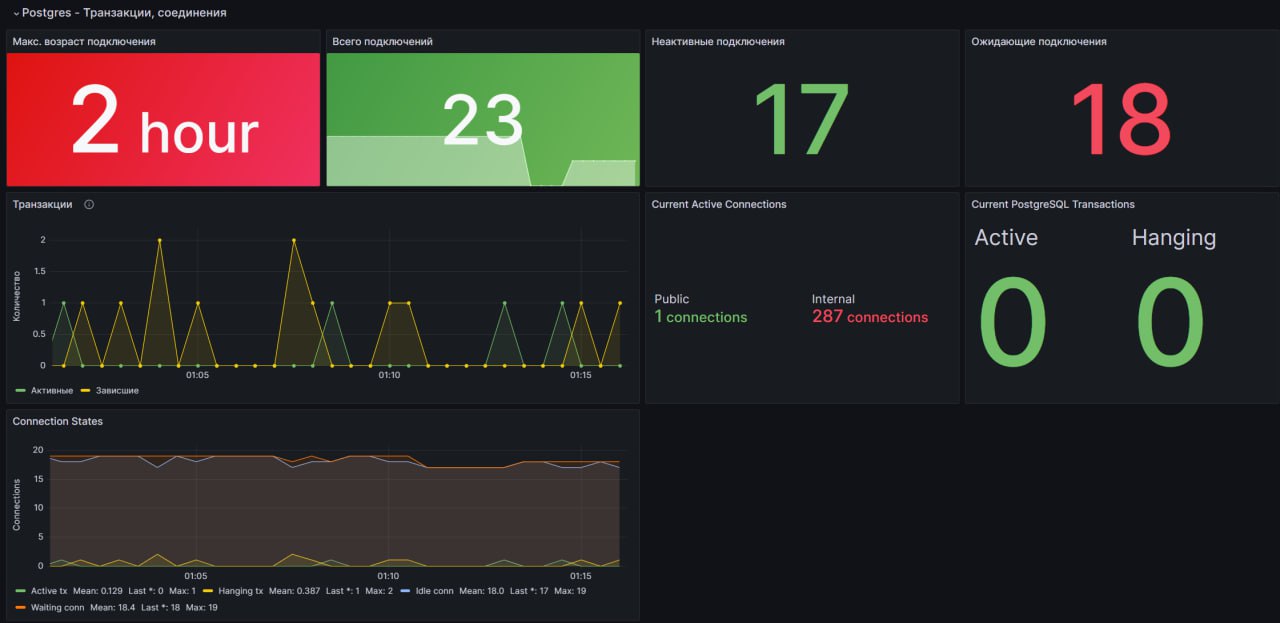

Раздел: Postgres — Транзакции, соединения​


Макс. возраст подключения​

Метрика pg_max_connection_age_seconds. Может свидетельствовать о висящих соединениях.

Всего подключений, неактивные, ожидающие​

Панели:

  • pg_total_connections
  • pg_idle_connections
  • pg_waiting_connections

Цветовая кодировка помогает визуально отличать аномалии.

Транзакции​

Панель с pg_active_transactions и pg_hanging_transactions. Висящие транзакции указывают на ошибки в коде или локации.

Current Active Connections​

Stat-панель с текущим числом активных соединений (public + internal).

Current PostgreSQL Transactions​

Stat-панель с текущими активными и зависшими транзакциями.

Connection States​

Объединяет Active tx, Hanging tx, Idle conn, Waiting conn.

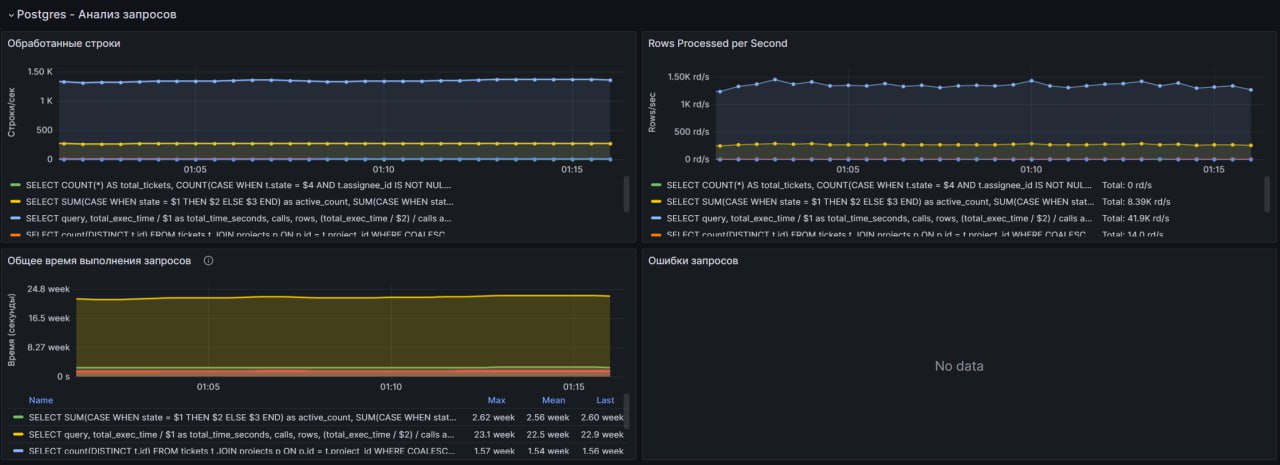

Раздел: Postgres — Анализ запросов​

image-2023-11-27_10-47-59.png image-2023-11-27_10-47-59.png

Обработанные строки / Rows Processed per Second​

Панели:

  • sum by (query)(rate(pg_query_rows_total[5m]))
  • rate(pg_query_rows_total[$__interval])

Общее время выполнения запросов​

Панель topk(5) — отображает топ-5 самых долгих запросов.

Ошибки запросов​

rate(pg_query_errors_total[5m]) по типу ошибки.

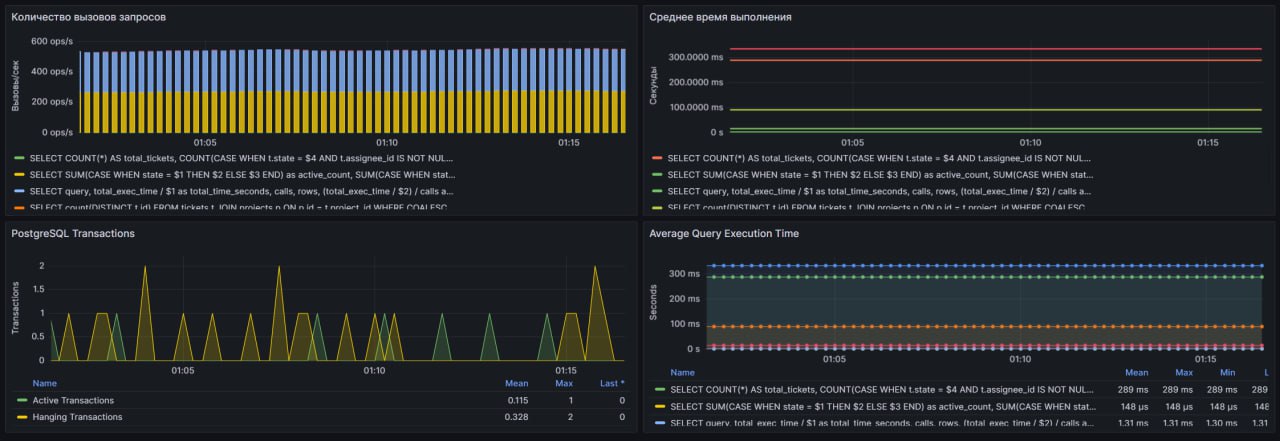

Количество вызовов запросов​

Показывает нагрузку по числу вызовов.

Среднее время выполнения​

avg by (query)(pg_query_avg_time_seconds) — помогает выявить медленные запросы.

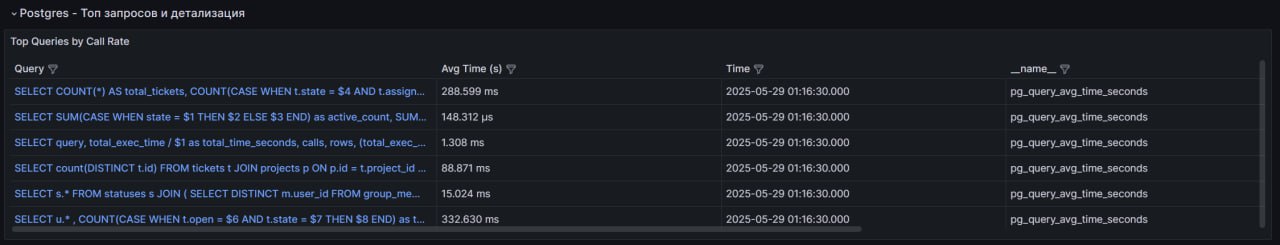

Раздел: Postgres — Топ запросов и детализация​


Top Queries by Call Rate (таблица)​

Позволяет отсортировать SQL-запросы по количеству вызовов, среднему времени и строкам/сек.

Удобно для быстрого выявления "горячих" запросов.

Детализация по запросу​

Фильтрация по переменной $query. Показывает вызовы и строки конкретного запроса.

Как искать уязвимые места​

  1. Просадки по p95 времени ответа — указывают на "узкие горлышки".
  2. Висящие транзакции (pg_hanging_transactions) — потенциальные deadlocks.
  3. Высокий процент неактивных/ожидающих соединений — возможны утечки или неосвобожденные ресурсы.
  4. Частые ошибки SQL-запросов — сигнализируют о баге или некорректной логике.
  5. Топ-5 долгих запросов — кандидаты на оптимизацию индексов или плана выполнения.

Как сравнивать дашборды​

  • Временной интервал: Убедитесь, что сравнение идет по одинаковому периоду.
  • Конфигурация панелей: Сравните Prometheus выражения (expr), используемые метрики и уровни порогов.
  • Показатели "до и после": Применяйте при оптимизациях, чтобы видеть эффект.
